Semana 8¶
Esta semana continuaremos con el reto de la semana pasada y realizaremos la evaluación sumativa teórica de la primera parte del curso.
Material de referencia para el reto¶

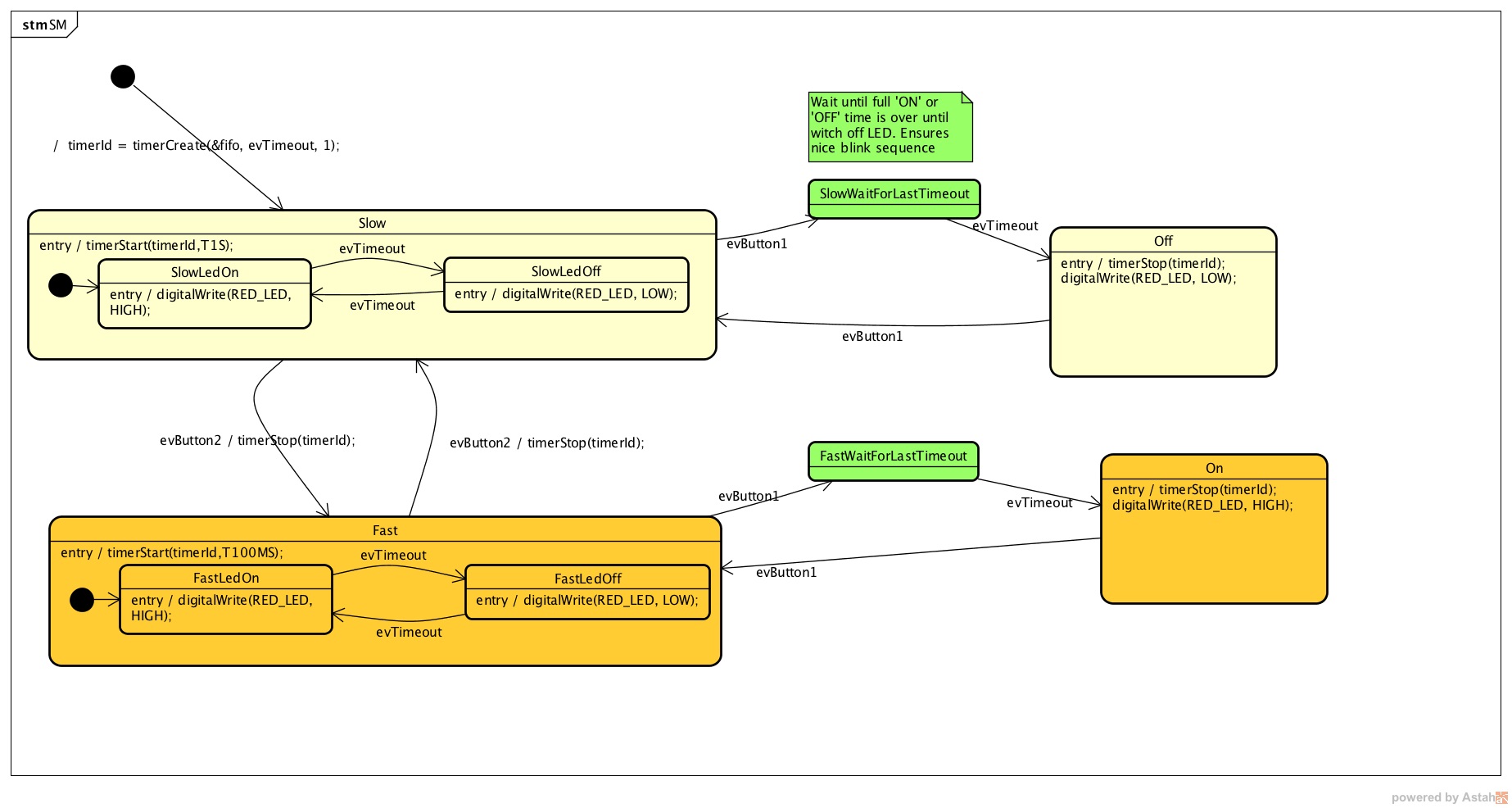

En base a este ejemplo (tomado del proyecto SinelaboreRT), vamos a ilustrar la implementación, mediante un objeto activo, de la tarea que controla el LED:
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127 128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143 144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159 160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175 176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191 192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207 208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223 224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239 240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255 256 257 258 259 260 261 262 263 264 265 266 267 268 269 270 271 272 273 274 275 276 277 278 279 280 281 282 283 284 285 286 287 288 289 290 291 292 293 294 295 296 297 298 299 300 301 302 303 304 305 306 307 308 309 310 311 312 313 314 315 316 317 318 319 320 321 322 323 324 325 326 327 328 329 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 346 347 348 349 350 351 352 353 354 355 356 357 358 359 360 361 362 363 364 365 366 367 368 369 370 371 372 373 374 375 376 377 378 379 380 381 382 383 384 385 386 387 388 389 390 391 392 393 394 395 396 397 398 399 400 401 402 403 404 405 406 407 408 409 410 411 412 413 414 415 416 417 418 419 420 421 422 423 424 425 426 427 428 429 430 431 432 433 434 435 436 437 438 439 440 441 442 443 444 445 446 447 448 449 450 451 452 | #include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "esp_system.h"
#include "esp_log.h"
#include "driver/uart.h"
#include "soc/uart_struct.h"
#include "string.h"
#include "freertos/queue.h"
#include "freertos/timers.h"
static const int RX_BUF_SIZE = 1024;
#define TXD_PIN (GPIO_NUM_4)
#define RXD_PIN (GPIO_NUM_5)
#define GPIO_OUTPUT_IO_0 GPIO_NUM_18
typedef enum{
evTimeout = 0U,
evButton2,
evButton1,
AOBLINK_NO_MSG
}AOBLINK_EVENT_TYPE;
/* Event names */
const char events[] =
"evTimeout\0evButton2\0evButton1\0NO_MSG\0";
const unsigned short evt_idx[] = {0, 10, 20, 30};
QueueHandle_t aoBlinkQueue;
typedef struct
{
AOBLINK_EVENT_TYPE evType;
uint8_t evData;
} evAoBlink;
TimerHandle_t aoTimer;
const char *getNameByEvent(AOBLINK_EVENT_TYPE evt)
{
return (events + evt_idx[evt]);
}
void init()
{
const uart_config_t uart_config = {
.baud_rate = 115200,
.data_bits = UART_DATA_8_BITS,
.parity = UART_PARITY_DISABLE,
.stop_bits = UART_STOP_BITS_1,
.flow_ctrl = UART_HW_FLOWCTRL_DISABLE};
uart_param_config(UART_NUM_1, &uart_config);
uart_set_pin(UART_NUM_1, TXD_PIN, RXD_PIN, UART_PIN_NO_CHANGE, UART_PIN_NO_CHANGE);
// We won't use a buffer for sending data.
uart_driver_install(UART_NUM_1, RX_BUF_SIZE * 2, 0, 0, NULL, 0);
// Configure Output
gpio_intr_disable(GPIO_OUTPUT_IO_0);
gpio_set_level(GPIO_OUTPUT_IO_0, 0);
gpio_pullup_dis(GPIO_OUTPUT_IO_0);
gpio_pulldown_dis(GPIO_OUTPUT_IO_0);
gpio_set_direction(GPIO_OUTPUT_IO_0, GPIO_MODE_OUTPUT);
}
static void aoTimerCallback(TimerHandle_t xTimer)
{
BaseType_t xStatus;
evAoBlink ev;
//printf("Sending timerEvent\r\n");
ev.evType = evTimeout;
ev.evData = 0;
xStatus = xQueueSendToBack(aoBlinkQueue, &ev, 0);
if (xStatus != pdPASS)
{
printf("aoTimerCallback couldn't send\r\n");
}
}
typedef enum
{
Fast,
FastLedOn,
FastLedOff,
Off,
On,
SlowWaitForLastTimeout,
FastWaitForLastTimeout,
Slow,
SlowLedOn,
SlowLedOff,
NUM_STATES // number of states in the machine
} States;
int m_initialized;
typedef struct
{
States stateVar;
States stateVarSlow;
States stateVarFast;
} stateVarsT;
stateVarsT stateVars;
stateVarsT stateVarsCopy;
static void initStateMachine(void)
{
BaseType_t xTimerCreatedStatus;
if (m_initialized == 0U)
{
m_initialized = 1U;
//Create copy of statevar
stateVarsCopy = stateVars;
// Set state vars to default states
stateVarsCopy.stateVar = Slow; /* set init state of top state */
stateVarsCopy.stateVarSlow = SlowLedOn; /* set init state of Slow */
stateVarsCopy.stateVarFast = FastLedOn; /* set init state of Fast */
aoTimer = xTimerCreate("aoTimer", pdMS_TO_TICKS(1000UL), pdTRUE, NULL, aoTimerCallback);
if (aoTimer != NULL)
{
printf("aoTimer created\r\n");
xTimerCreatedStatus = xTimerStart(aoTimer, 0);
if (xTimerCreatedStatus == pdPASS)
{
printf("aoTimer started\r\n");
}
}
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED OFF \r\n");
// Copy state variables back
stateVars = stateVarsCopy;
}
}
static void aoStateMachine(evAoBlink event)
{
int evConsumed = 0U;
if (m_initialized == 0U)
return;
//Create copy of statevar
stateVarsCopy = stateVars;
switch (stateVars.stateVar)
{
case Slow:
switch (stateVars.stateVarSlow)
{
case SlowLedOn:
if (event.evType == evTimeout)
{
/* Transition from SlowLedOn to SlowLedOff */
evConsumed = 1;
/* OnEntry code of state SlowLedOff */
gpio_set_level(GPIO_OUTPUT_IO_0, pdFALSE);
printf("LED OFF\r\n");
/* adjust state variables */
stateVarsCopy.stateVarSlow = SlowLedOff;
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case SlowLedOn */
case SlowLedOff:
if (event.evType == evTimeout)
{
/* Transition from SlowLedOff to SlowLedOn */
evConsumed = 1;
/* OnEntry code of state SlowLedOn */
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED ON\r\n");
/* adjust state variables */
stateVarsCopy.stateVarSlow = SlowLedOn;
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case SlowLedOff */
default:
/* Intentionally left blank */
break;
} /* end switch Slow */
/* Check if event was already processed */
if (evConsumed == 0)
{
if (event.evType == evButton1)
{
/* Transition from Slow to SlowWaitForLastTimeout */
evConsumed = 1;
/* adjust state variables */
stateVarsCopy.stateVar = SlowWaitForLastTimeout;
}
else if (event.evType == evButton2)
{
/* Transition from Slow to Fast */
evConsumed = 1;
/* Action code for transition */
xTimerChangePeriod(aoTimer,pdMS_TO_TICKS(100UL),0);
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED ON\r\n");
stateVarsCopy.stateVar = Fast; /* Default in entry chain */
stateVarsCopy.stateVarFast = FastLedOn; /* Default in entry chain */
}
else
{
/* Intentionally left blank */
} /*end of event selection */
}
break; /* end of case Slow */
case Fast:
switch (stateVars.stateVarFast)
{
case FastLedOn:
if (event.evType == evTimeout)
{
/* Transition from FastLedOn to FastLedOff */
evConsumed = 1;
/* OnEntry code of state FastLedOff */
gpio_set_level(GPIO_OUTPUT_IO_0, pdFALSE);
printf("LED OFF\r\n");
/* adjust state variables */
stateVarsCopy.stateVarFast = FastLedOff;
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case FastLedOn */
case FastLedOff:
if (event.evType == evTimeout)
{
/* Transition from FastLedOff to FastLedOn */
evConsumed = 1;
/* OnEntry code of state FastLedOn */
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED ON\r\n");
/* adjust state variables */
stateVarsCopy.stateVarFast = FastLedOn;
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case FastLedOff */
default:
/* Intentionally left blank */
break;
} /* end switch Fast */
/* Check if event was already processed */
if (evConsumed == 0)
{
if (event.evType == evButton1)
{
/* Transition from Fast to FastWaitForLastTimeout */
evConsumed = 1;
/* adjust state variables */
stateVarsCopy.stateVar = FastWaitForLastTimeout;
}
else if (event.evType == evButton2)
{
/* Transition from Fast to Slow */
evConsumed = 1;
/* Action code for transition */
xTimerChangePeriod(aoTimer,pdMS_TO_TICKS(1000UL),0);
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED ON\r\n");
stateVarsCopy.stateVar = Slow; /* Default in entry chain */
stateVarsCopy.stateVarSlow = SlowLedOn; /* Default in entry chain */
}
else
{
/* Intentionally left blank */
} /*end of event selection */
}
break; /* end of case Fast */
case Off:
if (event.evType == evButton1)
{
/* Transition from Off to Slow */
evConsumed = 1;
/* OnEntry code of state Slow */
xTimerChangePeriod(aoTimer,pdMS_TO_TICKS(1000UL),0);
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED ON\r\n");
stateVarsCopy.stateVar = Slow; /* Default in entry chain */
stateVarsCopy.stateVarSlow = SlowLedOn; /* Default in entry chain */
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case Off */
case On:
if (event.evType == evButton1)
{
/* Transition from On to Fast */
evConsumed = 1;
/* OnEntry code of state Fast */
xTimerChangePeriod(aoTimer,pdMS_TO_TICKS(100UL),0);
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED ON\r\n");
stateVarsCopy.stateVar = Fast; /* Default in entry chain */
stateVarsCopy.stateVarFast = FastLedOn; /* Default in entry chain */
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case On */
case SlowWaitForLastTimeout:
if (event.evType == evTimeout)
{
/* Transition from SlowWaitForLastTimeout to Off */
evConsumed = 1;
/* OnEntry code of state Off */
xTimerStop(aoTimer,0);
gpio_set_level(GPIO_OUTPUT_IO_0, pdFALSE);
printf("LED OFF\r\n");
/* adjust state variables */
stateVarsCopy.stateVar = Off;
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case SlowWaitForLastTimeout */
case FastWaitForLastTimeout:
if (event.evType == evTimeout)
{
/* Transition from FastWaitForLastTimeout to On */
evConsumed = 1;
/* OnEntry code of state On */
xTimerStop(aoTimer,0);
gpio_set_level(GPIO_OUTPUT_IO_0, pdTRUE);
printf("LED ON\r\n");
/* adjust state variables */
stateVarsCopy.stateVar = On;
}
else
{
/* Intentionally left blank */
} /*end of event selection */
break; /* end of case FastWaitForLastTimeout */
default:
/* Intentionally left blank */
break;
} /* end switch stateVar_root */
// Copy state variables back
stateVars = stateVarsCopy;
}
static void aoBlink(void *pdata)
{
BaseType_t xStatus;
evAoBlink rxEvent;
initStateMachine();
while (1)
{
xStatus = xQueueReceive(aoBlinkQueue, &rxEvent, portMAX_DELAY);
if (xStatus == pdPASS)
{
printf("EV_type:%s-Data: %d\r\n", getNameByEvent(rxEvent.evType), rxEvent.evData);
aoStateMachine(rxEvent);
}
}
}
static void serialTask(void *pdata)
{
evAoBlink ev;
BaseType_t xStatus;
uint8_t data[2];
printf("serialTask init\r\n");
while (1)
{
const uint8_t rxBytes = uart_read_bytes(UART_NUM_1, data, 1, 1000 / portTICK_RATE_MS);
if (rxBytes > 0)
{
data[rxBytes] = 0;
printf("Read: %s\r\n", data);
ev.evType = AOBLINK_NO_MSG;
if (data[0] == '1')
ev.evType = evButton1;
if (data[0] == '2')
ev.evType = evButton2;
ev.evData = 0;
xStatus = xQueueSendToBack(aoBlinkQueue, &ev, 0);
if (xStatus != pdPASS)
{
printf("Could not send to the queue.\r\n");
}
}
}
}
void app_main()
{
init();
aoBlinkQueue = xQueueCreate(10, sizeof(evAoBlink));
if (aoBlinkQueue != NULL)
{
printf("aoBlink state machine created\r\n");
xTaskCreate(aoBlink, "aoBlink", 1024 * 2, NULL, configMAX_PRIORITIES, NULL);
xTaskCreate(serialTask, "serialTask", 1024 * 2, NULL, configMAX_PRIORITIES - 1, NULL);
}
else
{
printf("aoBlinkQueue is not created\r\n");
}
}
|
