Semana 8

Para esta semana en la sesión 1 terminaremos la implementación de la máquina de estados y resolveremos las dudas en el proceso.

En la segunda sesión vamos a realizar una actvidad evaluativa para cerrar el tema de máquinas de estados.

Enunciado para la sesión 2

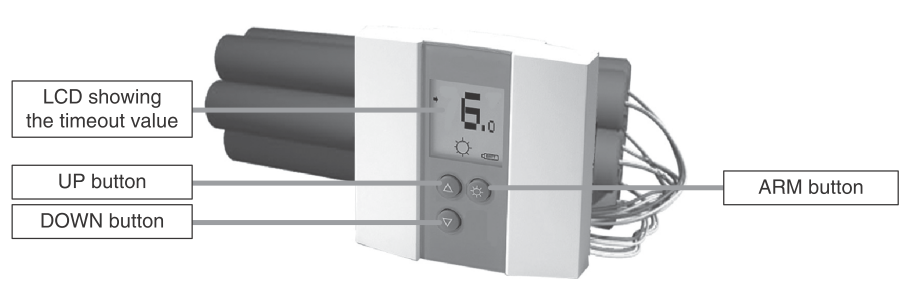

Se requiere construir una aplicación para controlar una bomba de tiempo que al explotar libera felicidad y paz en el mundo. La siguiente figura ilustra la interfaz de la bomba compuesta por tres sensores (botones) y un actuador (LCD). Los sensores son digitales y el actuador es un display con interfaz de comunicación serial (lo simularemos con el PC). El controlador funciona así:

../_images/bomb.png
  • Inicia con un valor preconfigurado de 20 segundos.
  • Debe iniciar en modo de configuración, es decir, inicialmente desarmado.
  • En el modo de configuración, los botones UP y DOWN permiten aumentar o disminuir el timpo inicial de la bomba.
  • El tiempo se puede programar entre 1 segundo y 60 segundos.
  • Cada que se modifica el tiempo, se debe visualizar el valor en el LCD (enviamos el valor al PC).
  • El botón ARM arma la bomba.
  • Una vez armada la bomba comienza la cuenta regresiva que será visualizada en el LCD.
  • La bomba explotará cuando el tiempo llegue a cero y la aplicación terminará.
  • Es posible desactivar la bomba ingresando un código de seguridad. El código será: UP, DOWN, DOWN, UP, UP y ARM.
  • Si la secuencia se ingresa correctamente el controlador pasará de nuevo al modo de configuración de lo contrario continuará la fatal cuenta regresiva.
